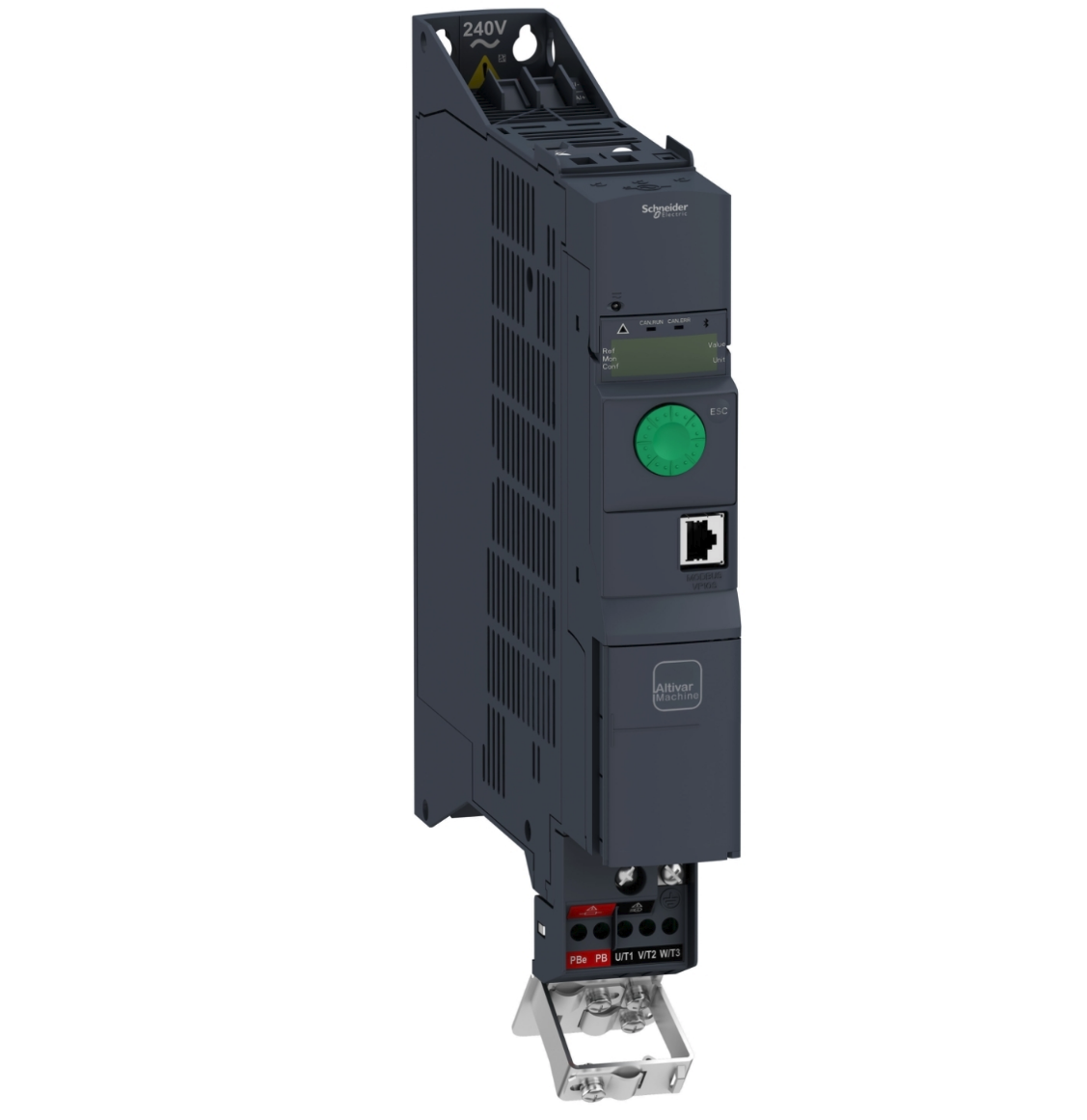

Schneider Electric Altivar Frequenzumrichter 0,75 kW, 400 V, ATV320U07N4B

ATV320U07N4B

Schneider Electric Frequenzumrichter – 0,75 kW, 400 V, Kompakt und Leistungsstark



Beschreibung:

Der ATV320U07N4B aus der Altivar Machine ATV320-Serie von Schneider Electric ist ein robuster und kompakter Frequenzumrichter, der speziell für Maschinenbauer entwickelt wurde. Mit einer Motorleistung von 0,75 kW (1 PS) und einem Nennstrom von 2,1 A bei dreiphasigen 380–500 V Netzspannungen eignet sich dieses Modell ideal für eine Vielzahl industrieller Anwendungen.

Er unterstützt verschiedene Regelverfahren wie V/f-Kennlinie, sensorlose Vektorregelung sowie den Betrieb mit Asynchron- und Permanentmagnetmotoren. Die kompakte Book-Style-Bauform spart Platz im Schaltschrank und erleichtert die Integration in bestehende Systeme.

Dank integrierter Modbus-RTU-Kommunikation und optionalen Erweiterungsmöglichkeiten für CANopen, Ethernet/IP, Profibus und andere Feldbus-Systeme bietet der ATV320U07N4B maximale Flexibilität. Mit einer Schutzart IP20, einem großen Betriebstemperaturbereich und hoher Überlastfähigkeit eignet sich das Gerät auch für anspruchsvolle Industrieumgebungen.

Typische Anwendungen sind Fördertechnik, Verpackungsmaschinen, Pumpen, Lüfter, Werkzeugmaschinen und viele weitere industrielle Automatisierungsaufgaben.





Eigenschaften:

• Modell: ATV320U07N4B

• Leistung: 0,75 kW

• Spannung: 380–500 V (3-phasig)

• Frequenzbereich: 0,1–599 Hz

• Bauform: Kompakte IP20-Ausführung, Book Style

• Steuerung: V/F-, sensorlose Vektor- und Energiesparregelung

• Kommunikation: Modbus RTU integriert, Erweiterbar für Ethernet/IP, CANopen, u.v.m.

• Zertifizierungen: CE, UL, EAC, RoHS-konform

• Montage: Hutschiene oder Wandmontage

• Umgebung: Betriebstemperatur -10 bis +50 °C ohne Derating

Vorteile:

• Kompaktes Design: Spart Platz im Schaltschrank

• Einfache Integration: Unterstützt viele industrielle Kommunikationsprotokolle

• Energieeffizient: Optimiert den Energieverbrauch durch intelligente Steuerung

• Zuverlässigkeit: Entwickelt für den dauerhaften Einsatz unter anspruchsvollen Industriebedingungen

Allgemeine Informationen:

• Hersteller: Schneider Electric

• Baureihe: Altivar Machine ATV320

• Modellnummer: ATV320U07N4B

• Produktart: Frequenzumrichter

• Einsatzgebiet: Industrielle Maschinen- und Antriebssteuerung

• Montageart: Buchformat (Book Style), Schaltschrankmontage

Elektrische Daten:

• Nennleistung: 0,75 kW (1 PS)

• Eingangsspannung: 3-phasig, 380 V bis 500 V ±10 %

• Netzfrequenz: 50/60 Hz ±5 %

• Eingangsstrom (nominal): 2,1 A

• Ausgangsspannung: 3-phasig, 0 bis Eingangsspannung

• Ausgangsfrequenz: 0,1 Hz bis 599 Hz

• Ausgangsstrom (nominal): 2,1 A

• Überlastfähigkeit: 150 % des Nennstroms für 60 s

Steuerungsfunktionen:

• Regelarten:

  • V/f (Spannungs-/Frequenzkennlinie)

  • Sensorlose Vektorregelung (Standardmotoren und PM-Motoren)

  • Energiesparregelung (Energieoptimierung bei Teillast)

• Motorarten:

  • Asynchronmotoren (IM)

  • Permanentmagnetmotoren (PM)

• Steuereingänge:

  • 5 digitale Eingänge (konfigurierbar)

  • 1 analoger Eingang (0-10 V / 0-20 mA)

  • 1 Referenzeingang

• Steuerausgänge:

  • 1 Relaisausgang (NO/NC)

  • 1 analoger Ausgang (0–10 V)

  • 1 digitale Ausgang

Kommunikation & Schnittstellen:

• Standardmäßig integriert: Modbus RTU über RJ45

• Optional erweiterbar:

  • CANopen

  • Ethernet/IP

  • EtherCAT

  • Profibus DP

  • Profinet

Mechanik & Umweltbedingungen:

• Schutzart: IP20 (ohne Zubehör), konform mit IEC 61800-5-1

• Kühlung: Lüftergekühlt

• Betriebstemperatur: -10 °C bis +50 °C (ohne Derating)

• Lagerungstemperatur: -25 °C bis +70 °C

• Umgebung:

  • Kein direkter Kontakt mit korrosiven Gasen

  • Maximale Höhe ohne Derating: 1000 m

  • Vibrationsbeständigkeit: 1,5 mm / 2–13 Hz

 Mechanische Maße und Gewicht:

• Bauform: Kompakt (Book Style)

• Abmessungen (H × B × T): ca. 143 mm × 73 mm × 148 mm

• Gewicht: ca. 1,5 kg
