Siemens SIMATIC S7-1200 G2 - Kompakt CPU 1214C DC/DC/DC - 6ES7214-1AH50-0XB0

6ES7214-1AH50-0XB0

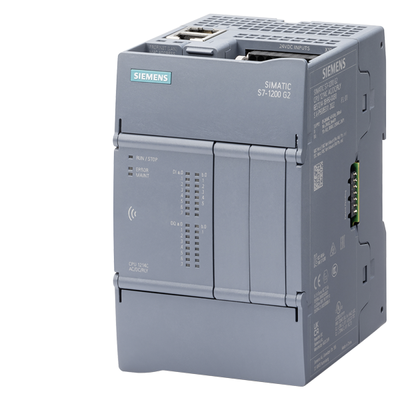

SIMATIC S7-1200 G2 CPU 1214C DC/DC/DC

Die CPU 1214C DC/DC/DC der zweiten Generation (G2) aus der SIMATIC S7-1200-Serie von Siemens ist eine kompakte und leistungsstarke Steuerungseinheit für anspruchsvolle Automatisierungsaufgaben im unteren bis mittleren Leistungsbereich. Sie vereint Steuerungs-, Kommunikations- und Diagnosefunktionen in einem Gerät und ist ideal geeignet für modular aufgebaute, skalierbare Automatisierungslösungen.

Typische Einsatzgebiete:

• Kompaktmaschinenbau

• Fördertechnik

• Pumpen- und Lüftersteuerung

• Verpackungsmaschinen

• Gebäudeautomation

• Energie- und Umwelttechnik

Vorteile auf einen Blick:

• Integrierte Ein-/Ausgänge für wirtschaftliche Lösungen ohne Zusatzmodule

• Hohe Speicherkapazität für komplexe Programme

• Vollständig integrierbar in das TIA Portal für effiziente Projektierung

• Zukünftssicher durch modulare Erweiterbarkeit

• Robuste und wartungsarme Bauweise

Technische Details:

• Versorgungsspannung:

  • DC 20,4 – 28,8 V

  • Direktanschluss an 24 V DC-Stromversorgungen

  • Integrierter Verpolungsschutz

• Digitale Eingänge (DI):

  • 14 digitale Eingänge

  • 24 V DC, Typ 3 gemäß IEC 61131-2

  • Eingangsfilter: 0,1 ms bis 20 ms einstellbar

  • Unterstützt schnelle Zählfunktionen (z. B. für Impulsgeber)

• Digitale Ausgänge (DO):

  • 10 digitale Ausgänge

  • 24 V DC, Transistorausgänge (sourcing)

  • Max. Strom pro Ausgang: 0,5 A

  • Kurzschlussfest, thermisch geschützt

  • Unterstützt PWM-Ausgabe

• Speicherausstattung:

  • Programmspeicher: 250 KB

  • Datenspeicher (nicht remanent): 750 KB

  • Remanenter Speicher (Retain): 20 KB (für dauerhaft gespeicherte Prozesswerte ohne USV)

• Prozesszykluszeit (typ.):

  • ca. 0,08 µs pro Bit-Operation

  • Hohe Ausführungsperformance für schnelle Regel- und Steuerprozesse

• Kommunikationsschnittstellen:

  • 1 integrierter PROFINET-Port (RJ45)

  • Unterstützt S7-Kommunikation, TCP/IP, UDP, Modbus TCP

  • Programmierung und HMI-Anbindung über TIA Portal

• Erweiterbarkeit:

  • Bis zu 8 Signalmodule (SM), 3 Kommunikationsmodule (CM), 1 Signalboard

  • Flexible Systemarchitektur für zukünftige Erweiterungen

• Montage & Schutz:

  • Montage auf Standard-Hutschiene (35 mm)

  • Schutzart: IP20

  • Betriebstemperatur: 0 bis +55 °C

  • Kompakte Maße: ca. 110 x 100 x 75 mm (B x H x T)
