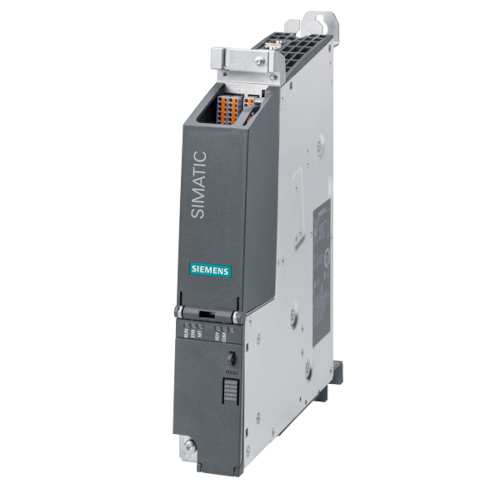

Siemens SIMATIC S7-1500 Drive Controller CPU 1504D TF - 6ES7615-4DF10-0AB0





Die SIMATIC S7-1500 Drive Controller CPU 1504D TF ist eine leistungsstarke Steuerungseinheit der Siemens S7-1500-Serie, die klassische SPS-Funktionalität mit integrierter Motion Control und Safety-Technologie in einem kompakten System vereint. Sie wurde speziell für maschinenorientierte Automatisierungsanwendungen entwickelt, bei denen höchste Präzision, schnelle Bewegungsabläufe und sichere Funktionalität erforderlich sind.

Dank ihrer integrierten Antriebsregelung lassen sich SINAMICS S120 Antriebssysteme direkt anbinden und steuern – ohne separate Antriebscpu oder zusätzliche Module. Dies ermöglicht eine zentrale, synchronisierte Steuerung mehrerer Achsen mit minimalem Verdrahtungsaufwand.

Typische Einsatzbereiche sind zum Beispiel Verpackungsmaschinen, Werkzeugmaschinen, Pick-and-Place-Systeme, Förderanlagen oder komplexe Roboteranwendungen mit Bahnsteuerung. Darüber hinaus ist die CPU vollständig in das TIA Portal integrierbar und unterstützt Safety-Anwendungen über PROFIsafe.



Allgemeine Merkmale:

• Kombination aus SPS-Steuerung und integrierter Antriebsregelung

• Integrierte Motion Control-Funktionen für präzise Bewegungssteuerung

• Für hochdynamische und synchronisierte Mehrachsanwendungen

• Safety Integrated: unterstützt sicherheitsgerichtete Bewegungsfunktionen (PROFIsafe)

---



Technische Daten:

• CPU-Typ: S7-1500 Drive Controller 1504D TF

• Programmspeicher: 5 MB

• Datenarbeitsspeicher: 3,5 MB

• Technologiefunktionen (TF):

  • Elektronische Kurvenscheibe

  • Getriebefunktionen

  • Bahnsteuerung (Path Interpolation)

  • TOs (Technology Objects): z. B. für Achsen, PID-Regler

• Zykluszeiten: Sehr geringe Zykluszeiten für schnelle Reaktion bei Bewegungsabläufen

---



Schnittstellen:

• 1x PROFINET (RJ45): für Kommunikation, I/O, HMI, SCADA

• 1x integrierte Drive-Schnittstelle: direkte Verbindung zu SINAMICS S120

• 1x USB-Schnittstelle: zur Projektübertragung und Diagnose

• 1x PROFIBUS DP (konfigurierbar als Master oder Slave)

• 4x schnelle digitale Eingänge: z. B. für Trigger, Endschalter, Encodersignale

---

Software & Engineering:

• Engineering-Plattform: TIA Portal ab Version V15.1

• Programmiersprachen: KOP, FUP, SCL, AWL, GRAPH

• Webserver: integriert für Diagnose und Wartung

• Vollständig integrierbar: in Automatisierungslösungen mit HMI, Antriebstechnik und Safety

---



Typische Einsatzgebiete:

• Verpackungsmaschinen mit synchronisierten Achsen

• Maschinen mit Bahnsteuerung (z. B. Druck, Textil, Werkzeugmaschinen)

• Automatisierte Handhabungs- und Pick-and-Place-Systeme

• Fördertechnik und Positioniersysteme mit integrierter Sicherheit

• Montage- und Fertigungslinien mit zentraler Bewegungssteuerung

---

Vorteile auf einen Blick:

• SPS + Antrieb + Safety in einem Gerät → reduzierte Systemkomplexität

• Hohe Rechenleistung für Echtzeit-Motion-Control

• Einfaches Engineering durch das TIA Portal

• Reduzierter Platzbedarf im Schaltschrank

• Zukunftssicher & erweiterbar für Industrie 4.0-Anwendungen

• Höchste Präzision bei Bahnbewegungen und synchronen Abläufen
