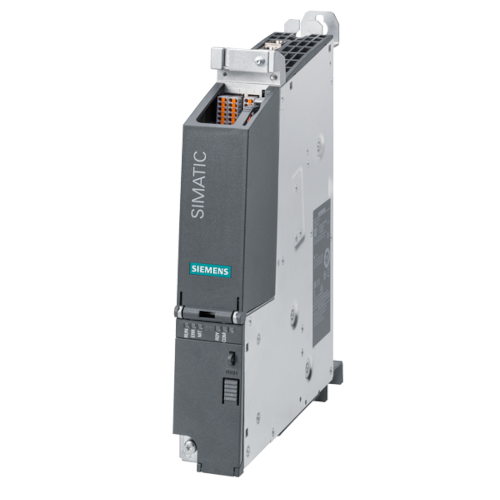

Siemens SIMATIC S7-1500 Drive Controller CPU 1507D TF 6ES7615-7DF10-0AB0



Der Siemens SIMATIC Drive Controller CPU 1507D TF mit der Bestellnummer 6ES7615-7DF10-0AB0 ist ein kompakter, leistungsstarker Automatisierungsbaustein, der eine CPU aus der SIMATIC S7-1500-Baureihe mit einer vollständig integrierten SINAMICS S120 Antriebseinheit (basierend auf der CU320-2 Steuerungseinheit) vereint.

Dieses Gerät ist speziell für Anwendungen mit hohen Anforderungen an Echtzeitfähigkeit, Bewegungssteuerung und Kompaktheit ausgelegt. Es ermöglicht die synchrone Steuerung mehrerer Achsen (z. B. Servo-, Vektor- und Standardantriebe) und eignet sich für Positionieraufgaben, elektronische Nockenschaltwerke, Kurvenscheiben sowie koordinierte Mehrachsenbewegungen.

Die direkte Integration der Antriebstechnik reduziert die Komplexität der Systemarchitektur erheblich, minimiert Verkabelungsaufwand, verkürzt Reaktionszeiten und erlaubt eine durchgängige Projektierung und Diagnose im Totally Integrated Automation Portal (TIA Portal).



Technische Daten:

• CPU-Typ: SIMATIC S7-1500 Technologie-CPU 1507D TF

• Integrierte Antriebstechnik: SINAMICS S120 basierend auf CU320-2

• Eingänge/Ausgänge:

  • 12 digitale Eingänge (DI)

  • 16 digitale Ein-/Ausgänge (DI/DQ)

• Schnittstellen:

  • 4 x DRIVE-CLiQ für die Anbindung von Antriebskomponenten

  • 3 PROFINET-Ports (3+1+1) für flexible Netzwerkanbindung

  • 1 PROFIBUS-Schnittstelle

• Speicher:

  • Programmspeicher: 15 MB

  • Datenspeicher: 40 MB

  • Retentiver Speicherbereich: 768 KB

  • Ladespeicher: Bis zu 32 GB über SIMATIC Memory Card

• Versorgungsspannung: 24 V DC (zulässiger Bereich: 20,4 V bis 28,8 V)

• Firmware-Versionen:

  • SIMATIC S7-1500: Bis V3.1 (Technologie-Version bis V8.0)

  • SINAMICS: V5.2 / V5.2 SP3

• Abmessungen (B x H x T): 35,00 cm x 56,00 cm x 6,00 cm

• Gewicht: 2,4 kg

---

Leistungsmerkmale:

• Motion Control: Unterstützung von bis zu 6 Servoachsen, 6 Vektorachsen oder 12 U/f-Achsen für präzise Bewegungssteuerungen.

• Technologieobjekte: Integrierte Technologieobjekte für einfache Implementierung von Positionierung, Kurvenscheiben, elektronischer Nockenschaltung und Getriebefunktionen.

• Sicherheitsfunktionen: Unterstützung von Safety Integrated gemäß SIL 3 / PL e in Verbindung mit entsprechenden F-Peripherien.

• Echtzeitfähigkeit: Isochroner Betrieb mit minimalem OB 6x Zyklus von 250 µs für hochdynamische Anwendungen.

• Kommunikation: Vielfältige Kommunikationsmöglichkeiten über PROFINET und PROFIBUS für nahtlose Integration in Automatisierungsnetzwerke.



Anwendungsbereiche:

Der SIMATIC Drive Controller CPU 1507D TF eignet sich ideal für Anwendungen mit hohen Anforderungen an Dynamik und Präzision, wie z. B.:

• Verpackungsmaschinen

• Druckmaschinen

• Fördertechnik

• Werkzeugmaschinen

• Handling-Systeme

---

Vorteile auf einen Blick:

• Kompakte Bauform: Kombination von Steuerung und Antriebstechnik in einem Gerät spart Platz im Schaltschrank.

• Hohe Systemperformance: Leistungsstarke CPU für kurze Zykluszeiten und schnelle Datenverarbeitung.

• Einfache Integration: Nahtlose Einbindung in das TIA Portal für durchgängiges Engineering, Wartung und Diagnose.

• Flexibilität: Vielfältige Schnittstellen und Unterstützung verschiedener Antriebskonzepte ermöglichen flexible Automatisierungslösungen.

---



Mit dem SIMATIC Drive Controller CPU 1507D TF bietet Siemens eine leistungsfähige und kompakte Lösung für die Automatisierung und Antriebstechnik – perfekt geeignet für moderne und hochdynamische Maschinenkonzepte.
