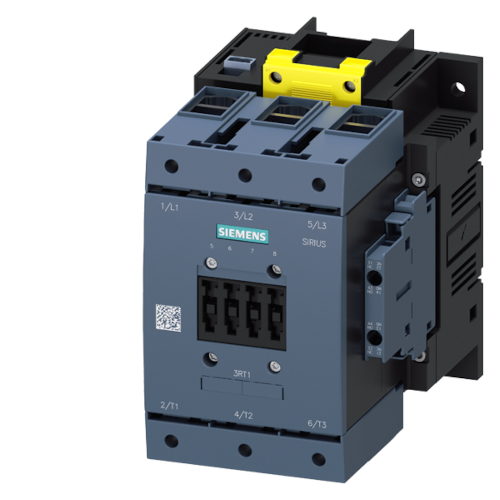

Siemens SIRIUS Leistungsschütz 55kW 400 V 3RT1054-1SP36

3RT1054-1SP36

Der Siemens SIRIUS 3RT1054-1SP36 ist ein elektronisch angesteuertes Leistungsschütz für Anwendungen im industriellen Umfeld, bei denen leistungsstarke Motoren oder ohmsche Lasten geschaltet werden müssen. Mit einer Bemessungsbetriebsstromstärke von 115 A und einer Motorleistung von bis zu 55 kW bei 400 V erfüllt dieses Schaltgerät die Anforderungen für den Einsatz im AC-3- bzw. AC-3e-Betrieb.

Ausgestattet mit einem weiten Spulenspannungsbereich von 200 bis 277 V AC/DC (bei 50/60 Hz) und einer intelligenten Ansteuerung über einen F-SPS-Eingang mit 24 V DC, ist das Schütz ideal für die direkte Integration in moderne, fehlersichere Steuerungssysteme geeignet. Die elektronische Spule sorgt für geringe Leistungsverluste und ermöglicht eine kompakte, effiziente Bauweise.



Technische Daten:

• Produkttyp: Leistungsschütz

• Baureihe: Siemens SIRIUS 3RT10

• Artikelnummer: 3RT1054-1SP36

• Schaltvermögen: AC-3 / AC-3e 115 A

• Motorleistung: bis 55 kW bei 400 V

• Spulenspannung: 200–277 V AC/DC (50–60 Hz), Bereich 0,8–1,1 x Uc

• Steuerung: elektronisch, F-SPS-Eingang (24 V DC)

• Hauptkontakte: 3-polig (3 Schließer)

• Hilfskontakte: 2 Schließer (2 S) + 2 Öffner (2 Ö)

• Hauptstromanschluss: Rahmenklemme

• Steuer- und Hilfsanschluss: Schraubanschluss

• Montageart: DIN-Hutschiene oder Schraubmontage

• Schutzart: IP20 (abhängig vom Einbau)

• Umgebungstemperatur: -25 °C bis +60 °C

• Mechanische Lebensdauer: bis 10 Millionen Schaltspiele

• Elektrische Lebensdauer (AC-3): ca. 1 Million Schaltspiele



Besondere Merkmale:

• Weiter Spulenspannungsbereich für flexible Netzversorgung

• Elektronischer Antrieb reduziert Steuerleistungsaufnahme

• Geeignet für Anwendungen mit fehlersicherer SPS-Steuerung

• Hohe Schaltfrequenz und lange Lebensdauer

• Kompatibel mit dem SIRIUS Systembaukasten (z. B. Überlastrelais, Hilfskontaktmodule)

• Einfache Integration in energieoptimierte Automatisierungssysteme



Typische Einsatzbereiche:

• Maschinen- und Anlagenbau

• Förder- und Antriebssysteme

• Industrieautomatisierung mit SPS- oder F-SPS-Ansteuerung

• Anwendungen mit mittlerer bis hoher Schaltleistung

• Energieverteilung in Fertigungs- und Infrastrukturanlagen

Hinweis: Der elektronische Antrieb ermöglicht eine direkte Ansteuerung über fehlersichere SPS-Ausgänge mit 24 V DC. Dank der kompakten Bauform, der breiten Versorgungsspannung und der optimierten Energieeffizienz ist dieses Schütz besonders geeignet für moderne, digitale Schaltschranksysteme.
