Tamagawa Seiki Encoder Serie incremental digital OIH48 TS5213N510



TS5213N510

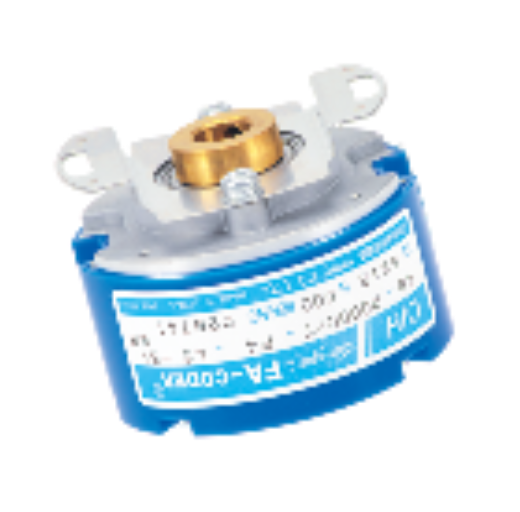

TAMAGAWA SEIKI OIH48 Inkremental-Digital-Encoder

Zuverlässige Positionsrückmeldung in kompakter Bauform



Der TS5213N510 aus der bewährten OIH48-Serie von TAMAGAWA SEIKI ist ein kompakter und hochpräziser inkrementaler Drehgeber für industrielle Anwendungen. Mit 2048 Impulsen pro Umdrehung und einem stabilen digitalen Ausgangssignal liefert dieser Encoder exakte Positions- und Geschwindigkeitsdaten – ideal für Steuerungs- und Regelungsaufgaben in der Automatisierungstechnik.

Technische Merkmale:

• Modell: TS5213N510

• Serie: OIH48

• Encoder-Typ: Inkremental, digital

• Auflösung: 2048 Impulse pro Umdrehung (PPR)

• Spur-Ausgänge: A, B, Z (Index), oft in Differenzsignalausführung (ABZ und /AB/Z für erhöhte Signalqualität)

• Kommutierung: 6-polig

• Versorgungsspannung: 5 V DC

• Ausgangssignal: TTL (Line DRIVER)

• Gehäusedurchmesser: 48 mm

• Wellenart: Hohlwelle

• Anschluss: Fest angeschlossenes Kabel oder optionaler Steckeranschluss

• Herstellungsland: Japan

Produktvorteile:

• Hohe Signalqualität für präzise Positionsmessung

• Kompaktes, robustes Design für den Einbau in engen Maschinenräumen

• Zuverlässiger Betrieb bei hohen Drehzahlen und in industriellen Umgebungen

• Einfache Montage dank standardisierter Schnittstellen und klar definierter Anschlussbelegung

Typische Einsatzbereiche:

• Industrielle Automatisierung und Antriebstechnik

• Robotik und CNC-Maschinen

• Förder- und Verpackungssysteme

• Medizintechnische Geräte und Sondermaschinenbau

---
