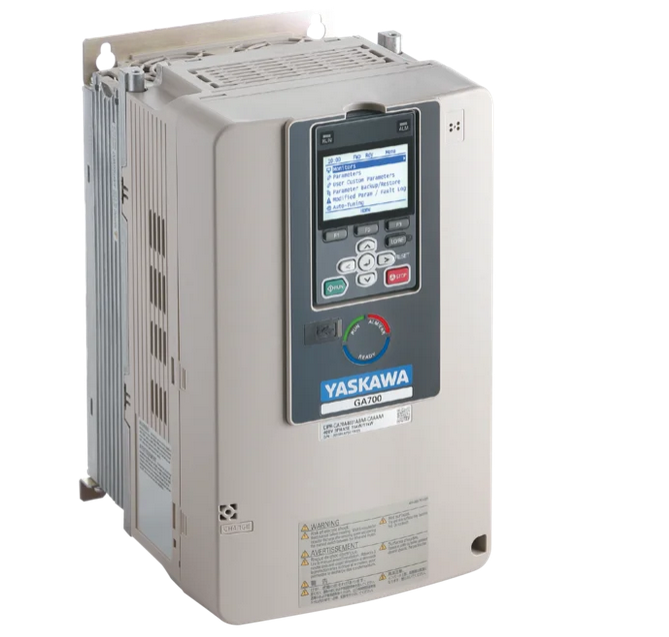

Yaskawa GA700 Frequenzumrichter 3phas. 400V 22kW – GA70C4044BBA

GA70C4044BBA

Yaskawa GA700 Frequenzumrichter - für industrielle Anwendungen

Beschreibung:

Der GA700 GA70C4044BBA ist ein robuster und flexibler Frequenzumrichter für den industriellen Einsatz. Er wurde speziell für Anwendungen in Bereichen wie Fördertechnik, Pumpen, Lüfter, Werkzeugmaschinen und allgemeinen Maschinenbau entwickelt. Besonders hervorzuheben ist seine Fähigkeit, unterschiedliche Motortechnologien zu steuern – einschließlich Synchron-Reluktanz-, Permanentmagnet- und Asynchronmotoren.

Besondere Merkmale:

• Integrierter PID-Regler mit Schlafmodus

• Automatische Lastverteilung für Mehrfachachsen (Droop Control)

• Ride-Through-Funktion bei Netzausfall

• Speed Search für sanften Start von frei laufenden Motoren

• Bremsung durch Übererregung für schnellen Stopp ohne Bremswiderstände

• Energiesparfunktionen und automatischer Neustart nach Fehlern

• Zero Servo-Funktion zur Positionshaltung des Motors

Technische Daten:

• Modellnummer: GA70C4044BBA

• Serie: GA700

• Versorgungsspannung: 3-phasig, 380–480 V ±10 %

• Eingangsfrequenz: 50/60 Hz ±5 %

• Nennausgangsstrom:

  • High Duty (HD): 39 A

  • Normal Duty (ND): 44 A

• Maximale Motorleistung:

  • HD: 18,5 kW

  • ND: 22 kW

• Überlastfähigkeit:

  • HD: 150 % für 60 Sekunden

  • ND: 110 % für 60 Sekunden

• Ausgangsfrequenzbereich: 0–590 Hz

• Unterstützte Motortypen: Asynchron-, Permanentmagnet- und Synchron-Reluktanzmotoren

• Schutzart: IP20

• EMV-Filter: Integriert (Kategorie C3)

• Abmessungen (H × B × T): 350 × 220 × 227 mm

• Gewicht: Ca. 7,5 kg

• Normenkonformität: CE, UL, cUL, RoHS, UKCA

• Umgebungstemperatur:

  • Betrieb: -10 °C bis 50 °C (bis zu 60 °C mit Leistungsreduzierung)

• Zulässige Luftfeuchtigkeit: Bis zu 95 % (nicht kondensierend)

• Maximale Betriebshöhe:

  • Bis 1000 m ohne Leistungsreduzierung

  • Bis 4000 m mit Leistungsreduzierung

Steuerungs- und Kommunikationsfunktionen

• Analoge Eingänge: 3

• Digitale Eingänge: 8

• Analoge Ausgänge: 2

• Digitale Ausgänge: 4 (inkl. Fehlerrelais)

• Puls-Ein-/Ausgänge: Jeweils 1

• Kommunikationsschnittstellen:

  • RS-485 (MEMOBUS/Modbus)

  • USB Mini-B Port für PC-Verbindung

• Sicherheitsfunktionen: Dual-Channel SIL3 Safe Torque Off (STO)

• Startup-Wizard & Mobile App: Die Einrichtung erfolgt besonders benutzerfreundlich über den Assistenten oder die DriveWizard Mobile App via Bluetooth.

• Selbstdiagnose: Frühzeitige Warnungen bei drohenden Ausfällen durch intelligente Fehlervorhersage.

• Flexible Motorkontrolle: Vektorregelung ohne Sensor, energieeffizient und dynamisch.

• Energiesparfunktionen: Optimierter Energieverbrauch durch automatische Lastanpassung.

• Modularer Aufbau: Steckbare Erweiterungsmodule für E/A oder Netzwerkprotokolle.

• Bremswiderstand anschließbar: Ermöglicht dynamisches Bremsen bei Anwendungen mit hoher Trägheit.
