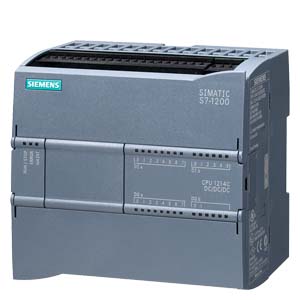

6ES7214-1AG40-0XB0 - SIMATIC S7-1200, CPU 1214C DC/DC/DC

6ES7214-1AG40-0XB0

Siemens SIMATIC S7-1200 CPU1214C Kompakt-CPU, DC/DC/DC

Beschreibung:

Die SIMATIC S7-1200 CPU 1214C (Artikelnummer 6ES7214-1AG40-0XB0) ist eine leistungsstarke Kompakt-CPU für kleinere bis mittlere Automatisierungslösungen. Sie bietet 14 digitale Eingänge (24 V DC), 10 digitale Ausgänge (24 V DC) und 2 analoge Spannungseingänge (0–10 V DC) direkt onboard. Die Spannungsversorgung erfolgt über 20,4–28,8 V DC. Mit einem integrierten Speicher von 150 KB für Programm und Daten sowie vielseitigen Kommunikationsschnittstellen eignet sich die CPU optimal für modulare Maschinenkonzepte, die einfache Erweiterbarkeit und hohe Performance erfordern.

Technische Daten & allgemeine Informationen:

• Produktbezeichnung: CPU 1214C DC/DC/DC

• Firmwareversion: V4.7

• Engineering mit: STEP 7 V20 oder höher

• Produktlebenszyklus (PLM): PM300: Aktives Produkt

• Elektrische Daten

• Versorgungsspannung (DC):

  • Nennwert: 24 V DC

  • Erlaubter Bereich: 20,4 V bis 28,8 V DC

  • Eingangsstrom (Nennwert): 500 mA (nur CPU)

  • Maximaler Eingangsstrom: 1.500 mA (mit allen Erweiterungsmodulen)

  • Einschaltstrom: Max. 12 A bei 28,8 V

• Leistungsaufnahme:

  • CPU ohne Erweiterungen: 12 W

  • CPU mit maximaler Erweiterung: 35 W

• Umgebungstemperatur:

  • Betrieb: 0 °C bis +60 °C (mit Derating)

  • Lagerung: -40 °C bis +85 °C

• Relative Luftfeuchtigkeit:

  • Betrieb: 5 % bis 95 % (nicht kondensierend)

  • Lagerung: 5 % bis 95 %

Onboard I/O

• Digitale Eingänge:

  • Anzahl: 14

  • Spannung: 24 V DC

  • Eingangsstrom:

    • Signal "0": 5 V bei 1 mA

    • Signal "1": 15 V bei 2,5 mA

  • Eingangsverzögerung:

    • Parameterisierbar: 0,2 ms bis 12,8 ms (in Gruppen von vier auswählbar)

• Digitale Ausgänge:

  • Anzahl: 10

  • Spannung: 24 V DC

  • Ausgangsstrom: Nennwert: 0,5 A pro Kanal

    •                    Maximal: 1 A pro Kanal

• Analoge Eingänge:

  • Anzahl: 2

  • Spannungsbereich: 0–10 V DC

  • Auflösung: 12 Bit

Speicher

• Programmspeicher: 100 KB

• Datenspeicher: 50 KB

• EEPROM: Ja

Kommunikation:

• PROFINET:

  • Anzahl der Ports: 1

  • Übertragungsrate: 10/100 Mbit/s

• Modbus TCP: Optional über Kommunikationsmodul

• S7-Kommunikation: Ja

• Mechanische Daten

• Abmessungen (B × H × T): ca. 125 mm × 130 mm × 120 mm

• Gewicht: ca. 0,6 kg

• Montage: Hutschienenmontage (DIN Rail)
