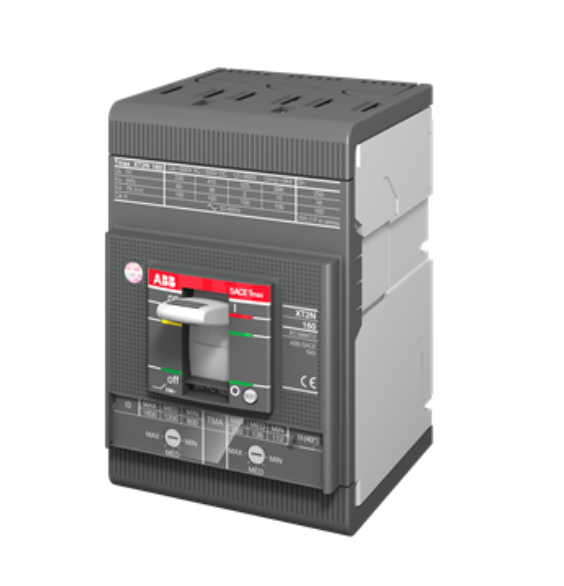

ABB Kompakt Leistungsschalter XT2V 160 TMA 80-800 3p F F 1SDA067689R1

XT2V 160 TMA 80-800 3p F F

ABB Kompaktleistungsschalter 1SDA067689R1

Der XT2V 160 Kompaktleistungsschalter von ABB ist ein zuverlässiger Schutzschalter für Niederspannungsanwendungen und bietet höchste Sicherheit und Flexibilität in der elektrischen Energieverteilung. Mit einem Bemessungsstrombereich von 80 bis 800 A und einer Bemessungsspannung bis 690 V AC eignet sich dieser Schalter optimal für industrielle Installationen und anspruchsvolle Energieverteilungen.

Produktmerkmale:

• Serie: Tmax XT2V

• Polzahl: 3-polig

• Bemessungsstrom (In): einstellbar von 80 A bis 800 A

• Bemessungsschaltvermögen (Icu): hohe Kurzschlussausschaltleistung gemäß IEC 60947-2

• Auslösecharakteristik: TMA (thermomagnetischer Auslöser), fest eingestellt

• Anschlussart: Frontanschluss (F F)

• Montageart: Festeinbau

• Schutzart: IP20 (bei geschlossenem Gehäuse)

Vorteile:

• Kompakte Bauweise für platzsparende Schaltanlagen

• Hohe Zuverlässigkeit und Lebensdauer im industriellen Umfeld

• Einfache Integration in Energieverteilungs- und Steuerungssysteme

• Flexibel einsetzbar durch weiten Einstellbereich des Auslösers

• Optimaler Schutz vor Überlast und Kurzschluss

Anwendungsbereiche:

• Industrieanlagen

• Energieverteilung

• Maschinenbau

• Gebäudetechnik

 Technische Merkmale

• Hersteller: ABB

• Produktreihe: Tmax XT2V

• Typ: Kompaktleistungsschalter

• Bestellnummer: 1SDA067689R1

• Polzahl: 3-polig

• Auslösecharakteristik: TMA (thermomagnetisch, fest eingestellt)

• Bemessungsstrom (In): 80 A bis 800 A (einstellbar)

• Bemessungsspannung (Ue): bis 690 V AC

• Bemessungsisolationsspannung (Ui): 800 V

• Bemessungsstoßspannungsfestigkeit (Uimp): 8 kV

• Frequenz: 50/60 Hz

• Bemessungsschaltvermögen (Icu bei 400 V): bis 36 kA

• Schutzart: IP20 (bei geschlossenem Gehäuse)

• Montageart: Festeinbau

• Anschlussart: Frontanschluss (F F)

• Normen: IEC/EN 60947-2

• Temperaturbereich: –25 °C bis +70 °C

• Abmessungen (HxBxT): ca. 130 × 105 × 86 mm

• Gewicht: ca. 1,6 kg
