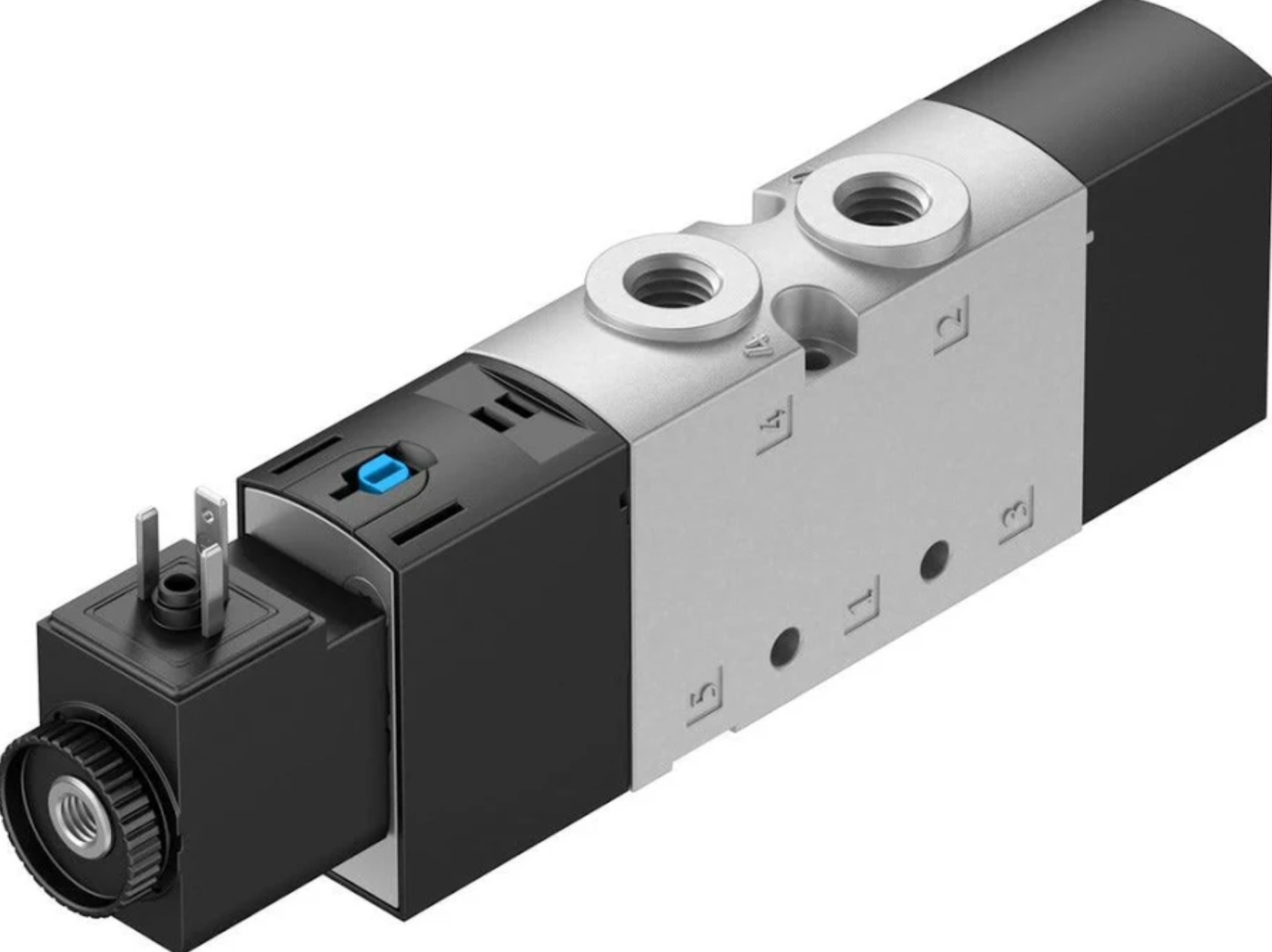

FESTO VUVS-L20-M52-MD-G18-F7-1C1

Das Magnetventil VUVS-L20-M52-MD-G18-F7-1C1 von Festo ist ein leistungsstarkes und zuverlässiges 5/2-Wegeventil, das speziell für anspruchsvolle Anwendungen in der industriellen Pneumatik entwickelt wurde. Es überzeugt durch seine kompakte Bauweise, hohe Durchflussleistung und lange Lebensdauer.

Dank seiner robusten Konstruktion eignet sich das Ventil ideal für den Einsatz in automatisierten Anlagen, Maschinenbau sowie in der Fertigungstechnik. Die präzise Steuerung von Druckluft ermöglicht eine effiziente und sichere Ansteuerung von pneumatischen Aktoren wie Zylindern.

Produktmerkmale:

• Ventilfunktion: 5/2-Wegeventil
• Baureihe: VUVS
• Anschlussgröße: G1/8
• Elektrische Betätigung: Magnetgesteuert
• Kompakte und platzsparende Bauform
• Hohe Schaltgeschwindigkeit und Zuverlässigkeit
• Lange Lebensdauer auch bei hoher Schalthäufigkeit
• Einfache Integration in bestehende Systeme

Technische Daten

• Ventilfunktion: 5/2-Wege, monostabil
• Betätigungsart: elektrisch (Magnet)
• Ventilgröße: 21 mm
• Nennweite: 5,7 mm

Pneumatik

• Betriebsmedium: Druckluft
• Betriebsdruck: 2,5 – 10 bar (0,25 – 1 MPa)
• Nenndurchfluss: ca. 700 l/min
• Anschluss: G1/8

Elektrik

• Betriebsspannung: 24 V DC
• Leistungsaufnahme: ca. 2,6 W
• Einschaltdauer: 100 %

Konstruktion

• Bauart: Kolben-Schieber
• Rückstellung: mechanische Feder
• Steuerart: vorgesteuert
• Steuerluftversorgung: intern
• Dichtprinzip: weich

Dynamik

• Schaltzeit EIN: ca. 12 ms
• Schaltzeit AUS: ca. 44 ms

Umgebungsbedingungen

• Schutzart: IP65 (mit Steckdose)
• Temperaturbereich: ca. -10 °C bis +60 °C
• Einbaulage: beliebig

Weitere Kennwerte

• C-Wert: 2,9 l/s·bar
• b-Wert: 0,35
• Handhilfsbetätigung: rastend / tastend
• Strömungsrichtung: nicht reversibel
