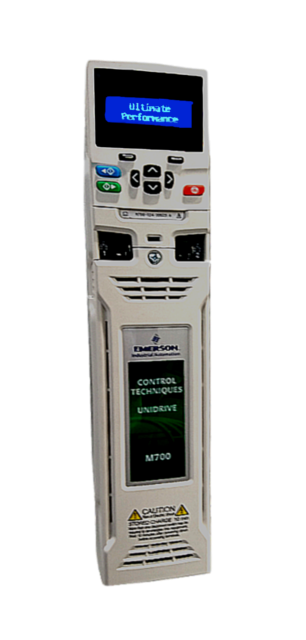

M701-044 00172 ,- Wechselrichter der Unidrive M 700 Serie v. Emerson

M701-044 00172

Wechselrichter der Unidrive M 700 Serie von Emerson

Beschreibung:

Unidrive M, ein universeller, spannungsgeführter, modularer Wechselrichter mit IGBT´s für Drehstrom-Asynchron-, Synchron-Reluktanz-, Permanent-Magnet- und
Synchron-Servomotore mit U/f Steuerung und Flussvektorregelung.

Betrieb wahlweise mit und ohne Closed Loop / Open Loop.
Der Unidrive M kann auch als Active Front End (AFE) zur Netzrückspeisung, Regelung des Netzleistungsfaktors und zur Reduzierung von unerwünschten
Oberschwingungen verwendet werden.

- Alle Ein- und Ausgänge sind in ihrer Funktion und Wirkungsweise frei programmierbar. Seine eingebaute SMARTCARD/SD-Einheit
- ermöglicht das Lesen und Schreiben (Kopieren) aller Parameter.

- Es w erden 14 verschiedene Rückführungssysteme unterstützt.

- Optional zwei verschiedene LCD-Bedieneinheiten lieferbar.

- Standardmäßig gibt es eine serielle Schnittstelle RS485 zum Anschluss eines PC (über einen Adapter) zur Parametrierung.


Weitere Eigenschaften sind:

Energiesparbetrieb, Notbetrieb mit 24V Versorgungsspannung möglich,PID-Regelung, fliegender Start, Kaltleitereingang,zweiter Parametersatz,unterbrechungsfreier Betrieb bei kurzem Netzausfall u.v.m. siehe Betriebsanleitung

--- PREIS & LIEFERZEITEN AUF ANFRAGE ---

Schw erlastbetrieb:   Pn = 7,5 kW, In = 17,2 A
(Überlastfähigkeit:     CL: 200% für 3s; OL:150% f. 60s)
Normallastbetrieb:     Pn = 11,0 kW, In = 24,0 A (Überlastfähigkeit: 110%) max. Dauereingangsstrom: 24 A
                                  Ausgangsfrequenz max. 550 Hz
Normen:                     CE, UL-gelisted, C-Tick
Gew icht:                    ca. 6,5 kg
Abmessungen:          391 x 124 x 299 ( HxBxT )

Netzspannung:            3AC 380/480V, +-10%, 45-66Hz
Motornennleistung:      7,5 kW
Schw erlastbetrieb:     Pn = 7,5 kW, In = 17,2 A
(Überlastfähigkeit:       CL: 200% für 3s; OL:150% f. 60s)
Normallastbetrieb:       Pn = 11,0 kW, In = 24,0 A (Überlastfähigkeit: 110%)
Schutzart:                    IP20 als Einbaugerät; IP65 für Geräterückseite in Durchsteckmontage
Gew icht:                     ca. 6,5 kg
Abmessungen:            391 x 124 x 200 mm(HxBxT)
Taktfrequenz:              einstellbar von 2 - 16 kHz
Ausgangsfrequenz:           0-550 Hz
Bremschopper:                 standardmäßig eingebaut (min. Bremswiderstandwert 34 Ohm)
Umgeb.temperatur:         -20 °C bis 40 °C; mit Leistungsreduzierung bis 55 °C
Steuerverfahren:              wahlweise V/f-Steuerung, open-loop, closed-loop,
                                     servo, regen, Rotor Flux Control für Asynchron- / Synchronmaschinen [RFC-A/S]
Eingebaute SPS:              SPS / Motion Steuerung über CODESYS™programmierbar
Sicherheitsfunktion:         1 x STO für sichere Drehmomentabschaltung
Kommunikation:             eingebaute RS485-Schnittstelle (2x RJ45 Buchse)
EMV:                                EN 61800-3 und EN 61000-6-2;
eingebautes Netzfilter:     EN 61800-3 (zweite Umgebung; mit opt. Unterbaufilter: EN 61000-6-3, EN 61000-6-4

Optionskarten :               Profibus (SI-Profibus), Profinet (SI-Profinet),  CANOpen (SI-CANOpen), Ethernet (SI-Ethernet),
                                    DeviceNet (SI-DeviceNet), Ethercat (SI-Ethercat) Optionskarten für zusätzliche Funktionen:
                                    Zusätzliche Encodereingänge (SI-Encoder),   zusätzliche Ein- und Ausgänge (SI-I/O),
                                    Sicherheitsmodul (SI-Safety), Applikationsmodul (SI-Applications).
                                    Weitere Module in Vorbereitung.

                                    Es sind gleichzeitig drei verschiedene Module steckbar.
