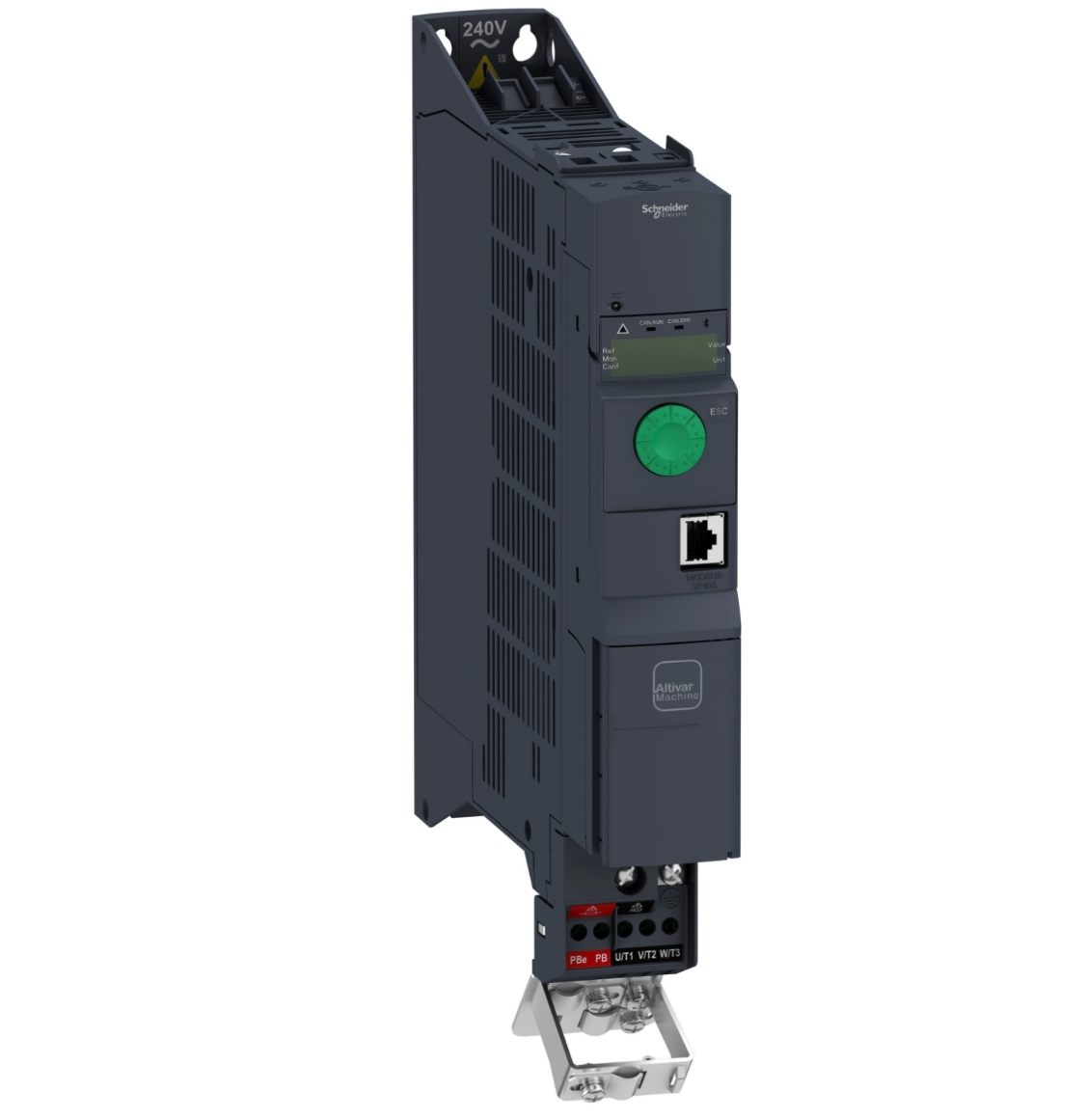

Schneider Electric Altivar Frequenzumrichter 0,75kW , 3phasig 380-500V ATV320U07N4B

ATV320U07N4B

Schneider Electric Altivar Machine Frequenzumrichter, 0,75 kW, 400 V, dreiphasig

Der ATV320U07N4B ist ein leistungsstarker und kompakter Frequenzumrichter aus der Altivar Machine ATV320 Serie von Schneider Electric, entwickelt zur präzisen und energieeffizienten Steuerung von dreiphasigen Asynchron- und Permanentmagnetmotoren. Mit seiner Nennleistung von 0,75 kW ist er ideal für vielfältige Anwendungen in Maschinenbau, Fördertechnik, Verpackungsanlagen und weiteren industriellen Automatisierungssystemen geeignet.

Besondere Merkmale:

• Kompakte Bauweise für platzsparende Schaltschrankintegration

• Hohe Betriebssicherheit auch bei anspruchsvollen Umgebungsbedingungen

• Integrierte Sicherheitsfunktion STO (Safe Torque Off) gemäß PL d / SIL2

• Einfache Inbetriebnahme durch vordefinierte Makros und benutzerfreundliche Bedienung

• Flexible Integration in verschiedenste Steuerungsumgebungen dank modularer Kommunikationsschnittstellen

Typische Einsatzbereiche:

• Fördertechnik

• Verpackungsmaschinen

• Pumpen- und Lüfteranwendungen

• Werkzeugmaschinen

• Hebe- und Transportsysteme

Eingangsseite (Netzversorgung):

• Netztyp: Dreiphasig

• Versorgungsspannung: 380–500 V AC ±10 %

• Netzfrequenz: 50/60 Hz ±5 %

• Eingangsfrequenz: 47–63 Hz

• Eingangsleistung (typisch): ca. 1,4 kVA

• Einschaltstrom: < 40 A

• Schutzmaßnahmen: Überspannung, Unterspannung, Phasenausfall

Ausgangsseite (Motorversorgung):

• Ausgangsspannung: 0–U Netz (abhängig von Versorgungsspannung)

• Ausgangsfrequenz: 0,1–599 Hz

• Nennleistung: 0,75 kW (1 PS)

• Nennausgangsstrom: ca. 2,1 A

• Motortypen: Asynchronmotoren, Permanentmagnetmotoren

• Steuerverfahren: V/f, Sensorless Flux Vector Control (SVC), Motorflussregelung

Mechanische Merkmale:

• Gehäuseform: Buchform (kompakt)

• Abmessungen (H x B x T): ca. 143 x 72 x 148 mm

• Gewicht: ca. 1,3 kg

• Schutzart: IP20

• Montageart: Hutschiene oder Rückwandmontage

• Kühlung: Lüfterkühlung (integriert)

Schnittstellen und Kommunikation:

• Integrierte Schnittstellen:

  • Modbus (serielle Kommunikation, RJ45)

  • CANopen

• Erweiterungsmöglichkeiten (optional):

  • Ethernet/IP

  • Profinet

  • Profibus DP

  • DeviceNet

  • Encoderkarten

• Digitale Eingänge: 5 (24 V DC)

• Analoge Eingänge: 2 (0–10 V / 4–20 mA)

• Digitale Ausgänge: 1 Relais + 1 Transistor

• Analoge Ausgänge: 1 (0–10 V oder 0–20 mA)

Sicherheitsfunktionen:

• Safe Torque Off (STO)

• Sicherheitsniveau: SIL2 / PL d gemäß EN/IEC 61800-5-2

Umgebungsbedingungen:

• Betriebstemperatur: -10 °C bis +50 °C ohne Derating (bis 60 °C mit Derating)

• Lagerungstemperatur: -25 °C bis +70 °C

• Luftfeuchtigkeit: 5 % bis 95 % (nicht kondensierend)

• Vibrationsfestigkeit: gemäß IEC/EN 60721-3-3
