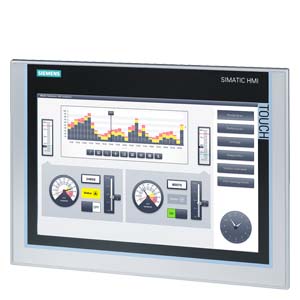

Siemens SIMATIC HMI TP1200 Comfort Panel 6AV2124-0MC01-0AX0

6AV2124-0MC01-0AX0

SIMATIC HMI TP1200 Comfort – Leistungsstarkes 12"-Touchpanel für anspruchsvolle Bedien- und Beobachtungsaufgaben

Produktbeschreibung:

Das SIMATIC HMI TP1200 Comfort ist ein hochwertiges Bediengerät aus der Siemens Comfort Panel-Serie. Mit seinem brillanten 12"-Widescreen-TFT-Display und der Darstellung von 16 Millionen Farben bietet es eine gestochen scharfe Visualisierung und ein modernes Benutzererlebnis.

Ausgestattet mit Touchbedienung, ermöglicht das Panel eine intuitive und effiziente Interaktion. Dank der integrierten PROFINET- sowie MPI/PROFIBUS-DP-Schnittstellen ist eine flexible Einbindung in verschiedenste Automatisierungsumgebungen problemlos möglich.

Weitere Highlights:

• 12 MB Projektierungsspeicher für umfangreiche Anwendungen

• Betriebssystem: Windows CE 6.0 – bewährt und stabil

• Projektierbar ab WinCC Comfort V11 – für eine nahtlose Integration in Siemens TIA Portal

Das TP1200 Comfort ist die ideale Lösung für anspruchsvolle HMI-Aufgaben in Industrie und Maschinenbau.

• Displaygröße: 12,1" Widescreen-TFT

• Auflösung: 1280 x 800 Pixel

• Farbdarstellung: 16,7 Millionen Farben

• Hintergrundbeleuchtung: LED, dimmbar von 0–100 %

• MTBF der Hintergrundbeleuchtung: 80.000 Stunden bei 25 °C

• Bedienung: Touchscreen (kapazitiv)

• Onscreen-Tastatur: numerisch und alphanumerisch

• Prozessortyp: x86

• Betriebssystem: Windows CE 6.0

• Arbeitsspeicher: RAM und Flash integriert

• Projektierungsspeicher: 12 MB für Anwenderdaten

• Projektierung: ab WinCC Comfort V11

• PROFINET: 1 Schnittstelle mit 2 Ports (Switch)

• MPI/PROFIBUS DP: 1 kombinierte RS422/RS485-Schnittstelle

• USB: 2 x USB 2.0 (Standard), 1 x USB Mini-B

• SD-Kartensteckplätze: 2

• Unterstützte Protokolle: PROFINET IO, IRT (ab WinCC V12), TCP/IP, DHCP, SNMP, DCP, LLDP, EtherNet/IP, MODBUS

• Frontseitiger Schutz: IP65

• Rückseitiger Schutz: IP20

• Zulassungen: CE, cULus, RCM, KC

• Einsatz in Ex-Bereichen: ATEX Zone 2/22, IECEx Zone 2/22, cULus Class I Division 2, FM Class I Division 2

• Marine-Zulassungen: GL, ABS, BV, DNV, LRS, NK (jeweils ab Produktversion 10)

• Maße (B x H x T): 330 mm x 241 mm x 65 mm

• Einbaulage: vertikal; Hoch- und Querformat möglich

• Maximaler Neigungswinkel ohne externe Belüftung: 35°

• Gewicht: ca. 3,46 kg

• Versorgungsspannung: 24 V DC (zulässig 19,2–28,8 V)

• Stromaufnahme: 0,85 A (typisch)

• Leistungsaufnahme: ca. 20 W

• Echtzeituhr: Hardware- und Software-Uhr, synchronisierbar, Pufferung ca. 6 Wochen

• Web-Funktionen: HTTP, HTTPS, HTML, XML, CSS, ActiveX, JavaScript

• Benutzerverwaltung: bis zu 50 Benutzer, Passwortimport/-export, SIMATIC Logon

• Druckfunktionen: Alarme, Berichte, Hardcopy, elektronische Druckausgabe (PDF, HTML)
