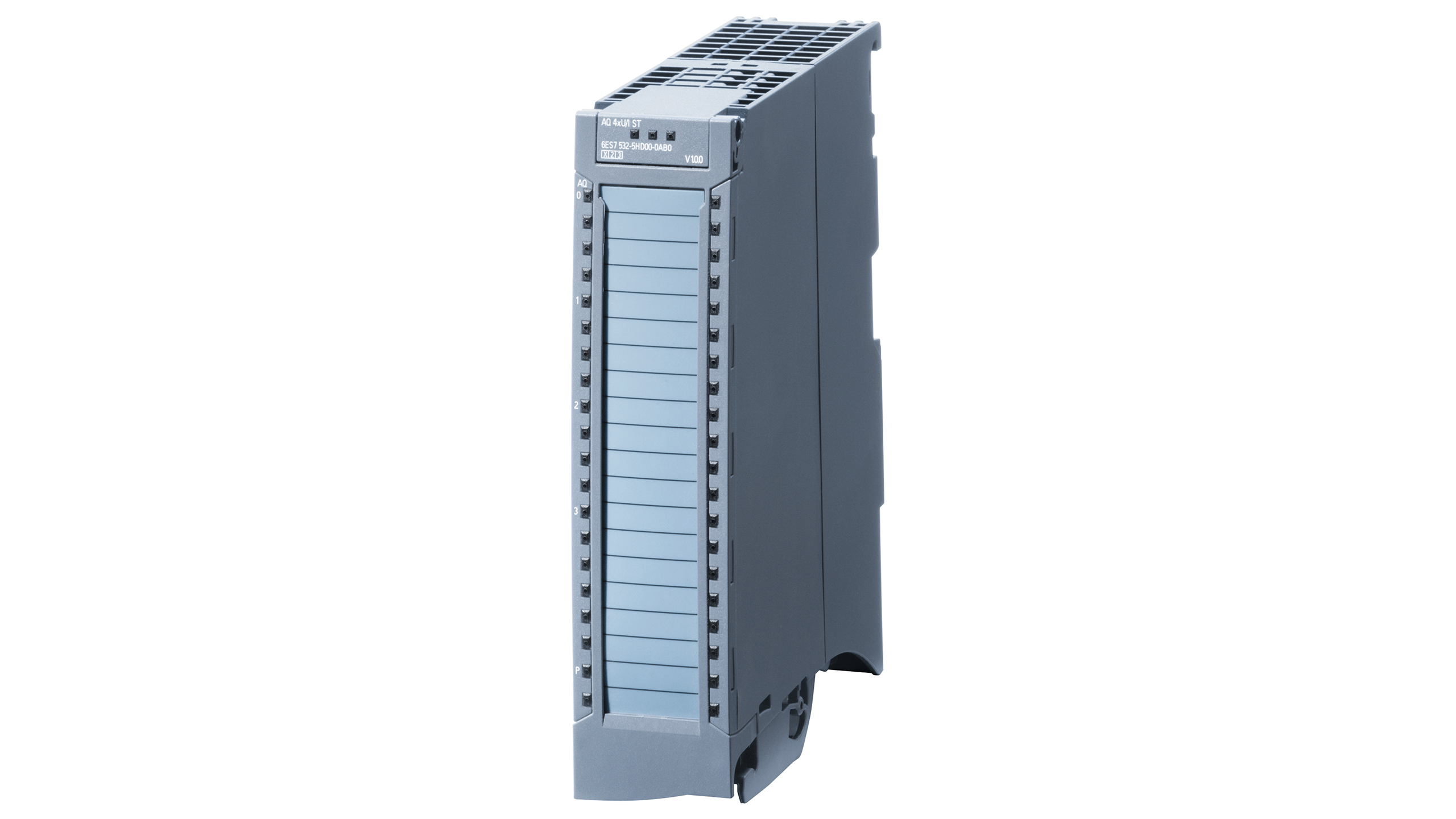

Siemens SIMATIC S7-1500 Analogausgabemodul SM 532 AQ 4xU/I ST 6ES7532-5HF00-0AB0

6ES7532-5HF00-0AB0

SIMATIC S7-1500, Analogausgabemodul AQ8xU/I HS

Das Modul 6ES7532-5HF00-0AB0 ist ein hochpräzises Analogausgabemodul der SIMATIC S7-1500-Serie. Es verfügt über acht hochgeschwindigkeitsfähige analoge Ausgänge für Spannung oder Strom und eignet sich ideal für Anwendungen mit erhöhten Anforderungen an Signalqualität, Regelgeschwindigkeit und Diagnosetransparenz.

Die High-Speed-Variante (HS) des Moduls ist speziell dafür ausgelegt, in zeitkritischen Automatisierungsprozessen verwendet zu werden, wie zum Beispiel in der Regelung von Antrieben, Prozessventilen oder präzisen Dosieraufgaben. Durch seine kurze Ausgangsverzögerung ist das Modul besonders für schnelle Regelkreise geeignet.

Technische Daten:

• Produktart: Analogausgabemodul für SIMATIC S7-1500

• Artikelnummer: 6ES7532-5HF00-0AB0

• Anzahl der Ausgänge: 8

• Ausgangstypen:

  • Spannung: ±10 V, 0–10 V, 1–5 V, 0–5 V

  • Strom: 0–20 mA, 4–20 mA

• Auflösung: 16 Bit

• Ausgangsstrom: max. 20 mA pro Kanal

• Ausgangsspannung: max. ±10 V

• Kurzschlussfest: ja (pro Kanal)

• Galvanische Trennung: zwischen Kanälen und Rückwandbus

• Diagnosefunktionen:

  • Kanalweise Diagnose

  • Drahtbrucherkennung

  • Überlastmeldung

• Zykluszeit: ab 125 µs pro Modul (High-Speed)

• Betriebsspannung: 24 V DC

• Stromaufnahme: ca. 80 mA (Rückwandbus), ca. 150 mA (24 V DC)

• Abmessungen (B x H x T): 35 mm x 147 mm x 129 mm

• Montage: auf DIN-Hutschiene (Standard für S7-1500)

• Schutzart: IP20

• Betriebstemperatur: 0 °C bis +60 °C

• Zulassungen: CE, UL, cULus, EAC, RoHS-konform

Besondere Merkmale:

• Hohe Geschwindigkeit für schnelle Regelkreise

• Frei konfigurierbare Kanäle für Spannung oder Strom

• Hohe Signalgenauigkeit durch 16-Bit-Digital-Analog-Wandlung

• Umfangreiche integrierte Diagnose für Instandhaltung und Fehlersuche

• Ideal für anspruchsvolle analoge Regelanwendungen in Maschinen- und Anlagenbau

Einsatzbereiche:

• Prozessautomatisierung

• Maschinenbau mit hohen Anforderungen an Taktzeiten

• Prüf- und Messsysteme

• Dosier- und Regeltechnik

• Energie- und Umwelttechnik

Das Siemens Analogausgabemodul 6ES7532-5HF00-0AB0 verbindet hohe Präzision, Diagnosefähigkeit und Geschwindigkeit in einem kompakten Modul der SIMATIC S7-1500-Serie. Es bietet flexible Konfigurationsmöglichkeiten und ist ideal für Anwendungen, in denen analoge Signale schnell und zuverlässig ausgegeben werden müssen.
