Siemens SIMATIC S7-300 Kompakt-CPU 314C-2 DP mit MPI - 6ES7314-6CH04-0AB0 6ES7 314-6CH04-0AB0

6ES7314-6CH04-0AB0

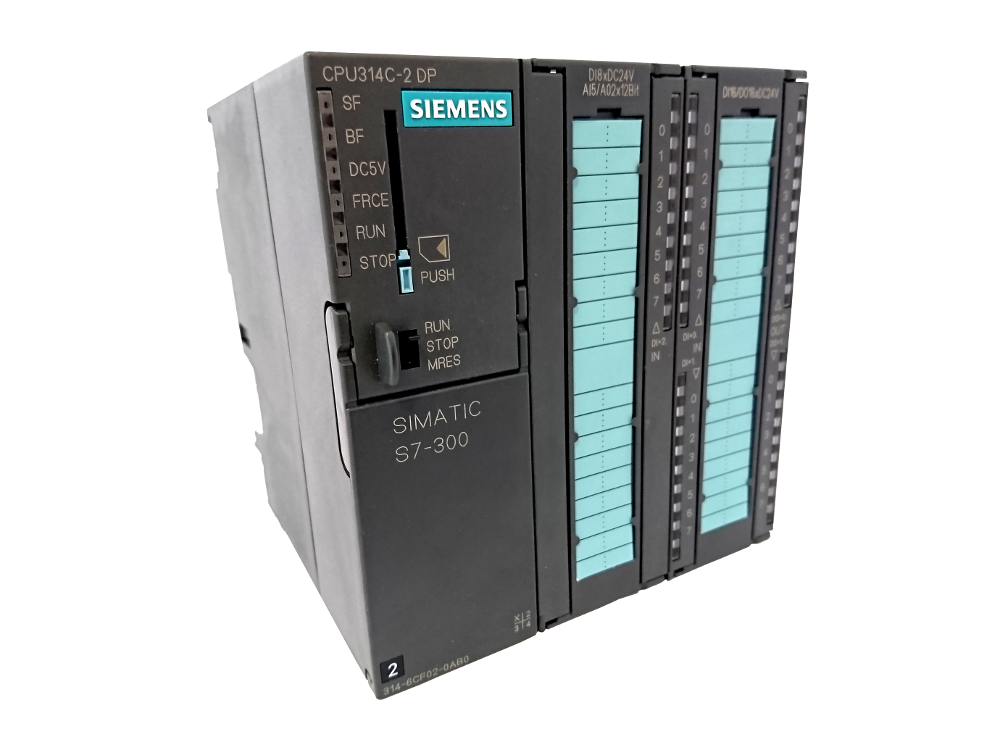

SIMATIC S7-300 Kompakt-CPU 314C-2DP mit MPI

Die Kompakt-CPU 314C-2 DP mit der Bestellnummer 6ES7314-6CH04-0AB0 ist eine leistungsfähige Steuerungseinheit der modularen SIMATIC S7-300-Serie von Siemens. Sie kombiniert eine CPU mit integrierten digitalen und analogen Ein- und Ausgängen sowie einer integrierten PROFIBUS-DP- und MPI-Schnittstelle. Damit eignet sich dieses Gerät ideal für kompakte Automatisierungslösungen mit erweiterten Kommunikationsanforderungen.

Technische Daten:

• CPU-Typ: 314C-2 DP

• Bestellnummer: 6ES7314-6CH04-0AB0

• Arbeitsspeicher: 192 KB (für Programm und Daten)

• Taktzeit: ca. 0,1 µs pro binäre Operation

• Digitale Eingänge: 24

• Digitale Ausgänge: 16

• Analoge Eingänge: 5 (davon 1 für Pt100-Temperaturmessung)

• Analoge Ausgänge: 2

• Integrierte Hochgeschwindigkeitszähler: 4 Kanäle bis 60 kHz

• Kommunikationsschnittstellen:

  • 1 × MPI (Multipoint Interface)

  • 1 × PROFIBUS-DP (Master/Slave-fähig)

• Versorgungsspannung: 24 V DC

• Montage: Auf Standard-S7-300-Tragschiene (DIN-Schiene)

Besondere Merkmale:

• Kompakte CPU mit umfangreicher E/A-Funktionalität – ideal für dezentrale Anwendungen

• Unterstützung klassischer Feldbus-Kommunikation über PROFIBUS-DP

• Integrierte Zählerfunktionen für schnelle Impulserfassung

• Flexible Programmierung mit STEP 7 (LAD, FBD, STL, SCL, GRAPH)

• Platzsparend, modular erweiterbar mit Standardmodulen der S7-300-Serie

• Zuverlässiger Dauerbetrieb für industrielle Anwendungen

Typische Einsatzbereiche:

• Maschinenbau und Serienanlagen

• Förder-, Verpackungs- und Abfülltechnik

• Gebäudeautomation

• Prozessnahe Steuerungsaufgaben

• Anwendungen mit hohen Anforderungen an Echtzeitdaten und Zählerfunktionen
