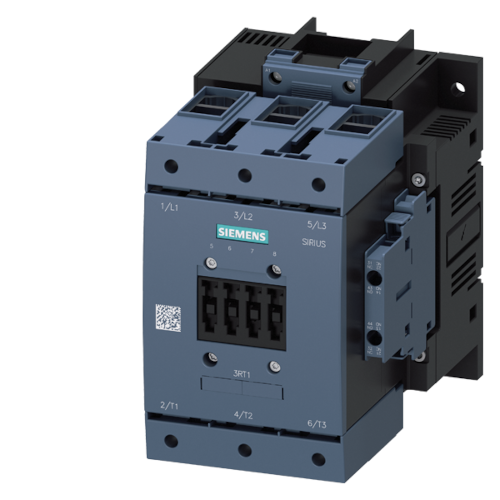

Siemens SIRIUS Leistungsschütz 55kW 400 V 3RT1054-1NB36

Leistungsschütz Siemens Sirius 3RT1054-1NB36

Der Siemens SIRIUS 3RT1054-1NB36 ist ein elektronisch angesteuertes Leistungsschütz, das speziell für den zuverlässigen Einsatz in industriellen Steuerungen und Automatisierungsanwendungen entwickelt wurde. Mit einer Bemessungsbetriebsstromstärke von 115 A und einer Motorleistung von bis zu 55 kW bei 400 V ist dieser Schütz besonders für das Schalten leistungsstarker Elektromotoren geeignet.

Durch den integrierten elektronischen Antrieb ist das Schütz optimal für die direkte Ansteuerung über SPS-Ausgänge mit 24 V DC ausgelegt, was eine einfache Integration in moderne Steuerungssysteme ermöglicht. Die niedrige Ansteuerspannung von 21–27,3 V DC und die kompakte Bauform machen es zu einer platz- und energieeffizienten Lösung.

Technische Daten:

Produkttyp: Leistungsschütz

Baureihe: Siemens SIRIUS 3RT10

Artikelnummer: 3RT1054-1NB36

Schaltvermögen: AC-3/AC-3e 115 A

Motorleistung: bis zu 55 kW bei 400 V

Ansteuerung: elektronisch, für SPS-Ausgang (24 V DC geeignet)

Spulenspannung: 21–27,3 V DC

Anzahl der Hauptkontakte: 3-polig (3 Schließer)

Hilfskontakte: 2 Schließer (2 S) + 2 Öffner (2 Ö)

Hauptstromanschluss: Rahmenklemme

Steuer- und Hilfstromkreisanschluss: Schraubanschluss

Bauform: kompakt, für platzsparende Montage

Montage: auf Tragschiene (Schnapp- oder Schraubmontage)

Schutzart: IP20 (abhängig vom Einbau)

Umgebungstemperatur: -25 °C bis +60 °C

Mechanische Lebensdauer: bis 10 Millionen Schaltspiele

Elektrische Lebensdauer (AC-3): ca. 1 Million Schaltspiele

Besondere Merkmale:

• Energieeffizienter elektronischer Antrieb, ideal für moderne Steuerungstechnik
• Kompatibel mit SPS-Ausgängen durch niedrige Ansteuerleistung
• Reduzierter Steuerstrombedarf im Vergleich zu konventionellen Schützen
• Geringe Erwärmung bei Dauerbetrieb
• Wartungsarm durch elektronische Ansteuerung ohne Spulensummenstrom
• Volle Kompatibilität mit dem Siemens SIRIUS Systembaukasten

Typische Einsatzbereiche:

• Automatisierungslösungen mit SPS-Steuerungen
• Maschinen- und Anlagenbau
• Motorsteuerungen in Produktionslinien
• Energieverteilung und Industriegebäude
• Anwendungen mit häufigem Schaltbedarf und hohem Schaltstrom
