SIMATIC S7-300 Kompakt-CPU CPU 314C-2PN/DP - 6ES7314-6EH04-0AB0

6ES7314-6EH04-0AB0

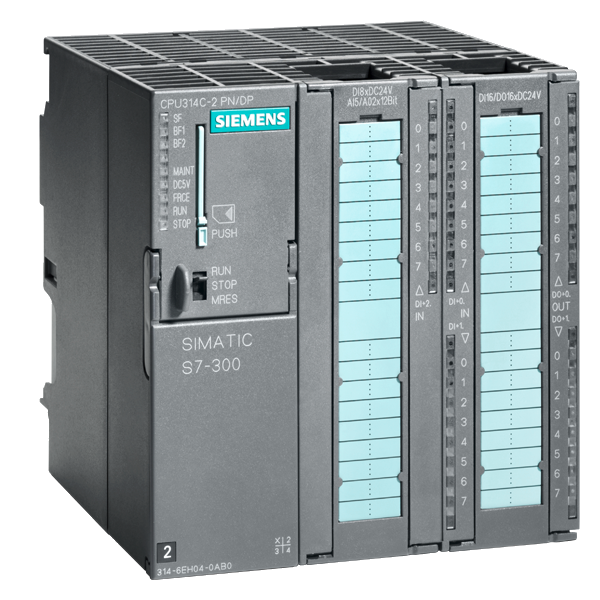

SIMATIC S7-300 Kompakt-CPU  (CPU 314C-2PN/DP)

Leistungsstarke All-in-One-Steuerung für mittlere bis komplexe Automatisierungsaufgaben

Die CPU 314C-2 PN/DP ist eine leistungsfähige Kompaktsteuerung aus der bewährten SIMATIC S7-300-Reihe von Siemens. Mit integrierten digitalen und analogen Ein-/Ausgängen sowie kombinierter PROFINET- und PROFIBUS-DP-Schnittstelle eignet sie sich ideal für den Einsatz in modularen, verteilten Automatisierungssystemen.

Technische Daten:

• Prozessor: CPU 314C-2 PN/DP

• Programmspeicher: 384 KB (Arbeitsspeicher für Code und Daten)

• Digitale Eingänge: 24

• Digitale Ausgänge: 16

• Analoge Eingänge: 5 (12 Bit Auflösung)

• Analoge Ausgänge: 2 (12 Bit Auflösung)

• Integrierte Schnittstellen:

  • 1 × PROFINET (RJ45, Kommunikation & Programmierung)

  • 1 × PROFIBUS-DP Master/Slave

• Taktzeit: ca. 0,1 µs pro binäre Operation

• Sprachen: STEP 7 (LAD, FBD, STL, SCL optional)

• Montage: auf S7-300-Tragschiene (modular erweiterbar)

Besondere Vorteile:

• Kompakte Bauform mit integrierten E/A-Modulen – spart Platz im Schaltschrank

• Flexibel erweiterbar durch zusätzliche S7-300-Module (z. B. Kommunikations-, Zähl-, PID- oder Funktionsbaugruppen)

• Industriegerechtes Design für hohe EMV-Festigkeit und Zuverlässigkeit

• Integrierte PROFINET-Funktionalität für moderne Netzwerkintegration (z. B. Kommunikation mit HMI, Antrieben oder anderen Steuerungen)

• PROFIBUS-Master/Slave-Funktion für klassische Feldbusstrukturen

Typische Einsatzbereiche:

• Maschinenbau und Serienmaschinen

• Fertigungs- und Prozessautomatisierung

• Verpackungs- und Abfüllanlagen

• Gebäudetechnik und Energieverteilung

• Modernisierungsprojekte bestehender S7-300-Systeme
