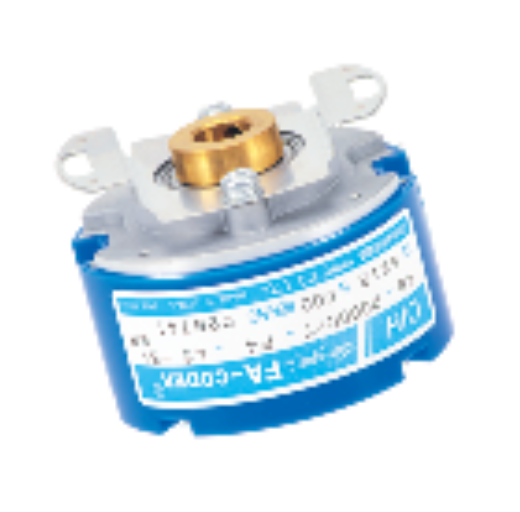

Tamagawa Seiki OIH48 Inkremental Digital Encoder TS5214N500

TS5214N500

TAMAGAWA SEIKI OIH48 Inkremental-Digital-Encoder

Präzision in kompakter Form – für anspruchsvolle Automatisierungsaufgaben

Der TS5214N500 der bekannten Marke TAMAGAWA SEIKI ist ein leistungsstarker inkrementaler Digital-Encoder aus der OIH48-Serie. Mit seiner robusten Konstruktion, kompakten Bauform (48 mm Durchmesser) und hochpräzisen Signalverarbeitung eignet sich dieser Encoder ideal für vielfältige industrielle Anwendungen – von der Automatisierungstechnik über Werkzeugmaschinen bis hin zu Robotiksystemen.

Technische Merkmale:

• Modell: TS5214N500

• Serie: OIH48

• Encoder-Typ: Inkremental, digital

• Durchmesser: 48mm (gesamt)

• Durchmesser: Hohlwelle 8mm (innen)

• Ausführung: Hohlwelle

• Auflösung: 500 Impulse pro Umdrehung (PPR)

• Kommutierung: 4-polig

• Ausgangssignal: Quadratur-Ausgang (A, B, Z-Spur)

• Umdrehungen max.:  6000min (rpm)

• Versorgungsspannung: 5 V DC

• Kabellänge: 500mm

• Ausgangstyp: Push-Pull oder Line Driver (modellabhängig)

• Bauform: 48 mm Gehäusedurchmesser, kompakte Bauweise

• Anschluss: Kabelanschluss (vorkonfektioniert oder optionaler Steckverbinder)

• Herstellungsland: Japan

Besondere Vorteile:

• Hohe Signalgenauigkeit für präzise Geschwindigkeits- und Positionsrückmeldungen

• Zuverlässiger Betrieb auch unter rauen industriellen Bedingungen

• Einfache Integration dank kompakter Maße und standardisierter Schnittstellen

• Langlebiges Design mit robuster mechanischer Konstruktion

Anwendungsbereiche:

• CNC-Maschinen und Werkzeugmaschinen

• Automatisierte Produktionslinien

• Roboterachsen und Servoantriebe

• Verpackungs- und Fördertechnik

• Druck- und Textilmaschinen
